מנוע אסינכרוני במתח נמוך ביעילות גבוהה -- סדרת YE4

מנועים חשמליים במתח נמוך מסדרת YE4 - סגורים לחלוטין, מאווררים בעצמם, תלת פאזיים אסינכרוניים, בדרגת יעילות אנרגטית IE4 (מקביל ל-IEC 60034-30 ו-GOST GB 18613, class 1), מספקים חיסכון באנרגיה לאורך כל מחזור החיים.

עיצוב סטנדרטי: מספרי פלדה 80-355, הספק 0.75-375 קילוואט, מתח נקוב 380 V (לפי הזמנה). דרגת הגנה IP55, קירור IC411, בידוד Class F, פעולה יציבה, רעש נמוך, התקנה ותפעול קלים.

ניתן להתאמה לתנאים רגילים, דגמים מיוחדים זמינים. בשימוש נרחב במשאבות, מאווררים, כלי מכונות ומערכות העברת כוח אחרות - מועדפות לפרויקטים של חיסכון באנרגיה.

מפרט סטנדרטי

•גובה ציר פיר: H80 ~ H450

•הספק נקוב: 0.18 קילוואט ~ 1000 קילוואט

•מספר מוטות: 2 מוטות, 4 מוטות, 6 מוטות, 8 מוטות, 10 מוטות

•מתח מדורג: 380V, 400V, 415V, 660V, 690V, 220/380V, 380/660V, 400/690V וכו'.

•תדר מדורג: 50Hz

• מצב הפעלה: S1

•דרגת בידוד: דרגת 155(F).

•סוג התקנה: IM B3, IM B35, IM B5, IM V1

•סוג קירור: IC411, IC416

תנאי השימוש

•טמפרטורת אוויר הסביבה: -15 מעלות ~ +40 מעלות

•גובה: פחות או שווה ל-1000 מ'

• הערה: אם טמפרטורת הסביבה והגובה שונים מהסטנדרטים הנ"ל, התנאים הנ"ל עשויים להיות מותאמים בהתאם לדרישות התקן GB/T 755.

• לחות: הלחות היחסית הממוצעת החודשית המקסימלית היא 90%.

• הערה: ניתן להתאים את המנוע כך שיתאים לסביבת ההפעלה של המשתמש.

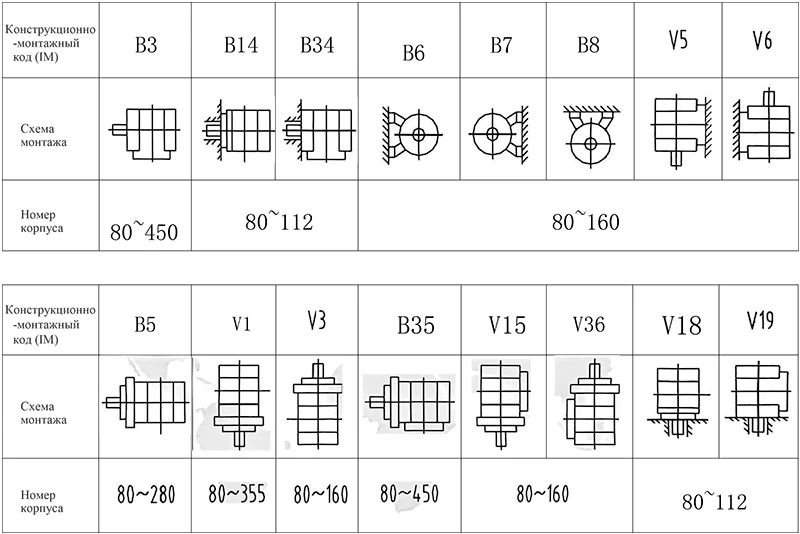

סוג הרכבה של מנוע

תצורת ההתקנה של המנוע החשמלי תואמת את הוראות התקן GB/T 997 "קוד לעיצוב וסוגי התקנה של מנועים".

YE3YE4YE5

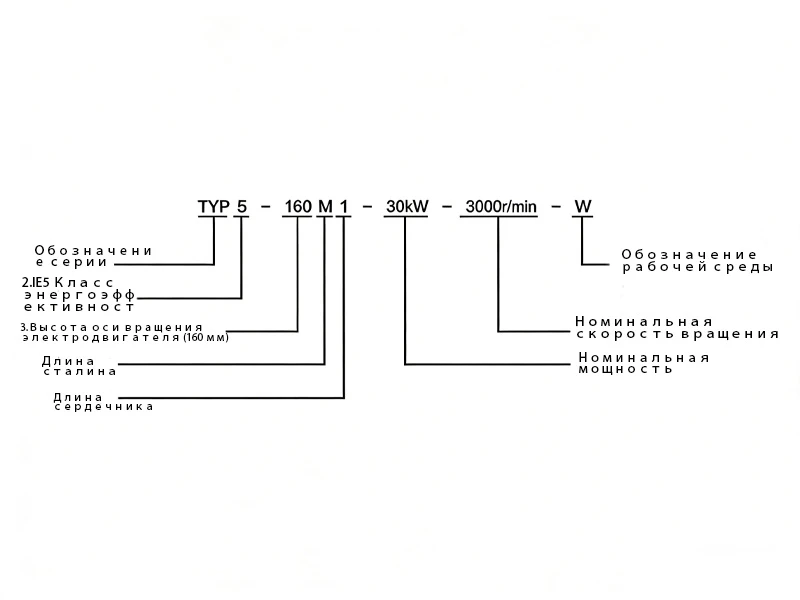

תיאור סוג המנוע

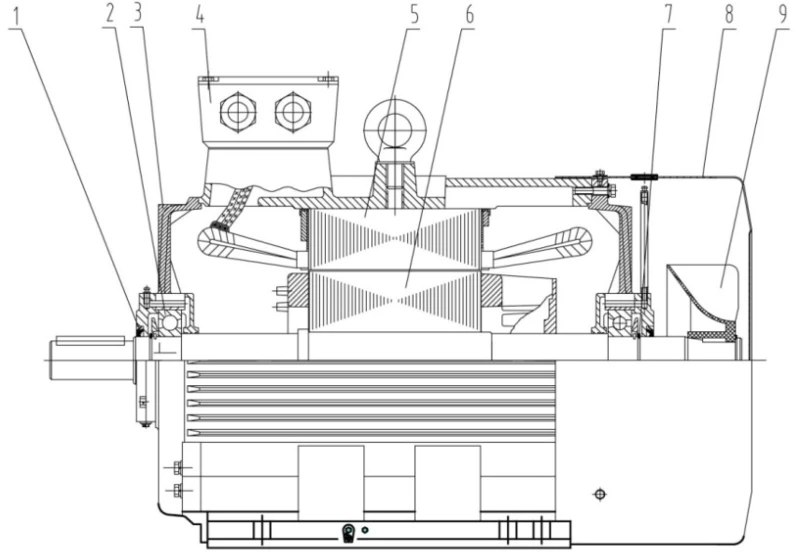

כן4דיאגרמת חתך של המבנה

page-857-594

ניתן לראות-מימדים כלליים של חיבורבטבלה למטה

דֶגֶם	נום. כּוֹחַ קילוואט	נום. מתח V	נום. נוֹכְחִי א	נום. מְהִירוּת סל"ד	יְעִילוּת %	Cosф	נום. מומנט ננומטר	רעש סרק dB	מִשׁקָל ק"ג
דֶגֶם	נום. כּוֹחַ קילוואט	נום. מתח V	נום. נוֹכְחִי א	נום. מְהִירוּת סל"ד	יְעִילוּת %	Cosф	נום. מומנט ננומטר	רעש סרק dB	מִשׁקָל ק"ג
מהירות סיבוב סינכרוני 3000 סל"ד
YE4-80M1-2	0.75	380	1.6	2880	83.5	0.83	2.4	62	20
YE4-80M2-2	1.1	380	2.4	2880	85.2	0.83	3.5	62	21
YE4-90S-2	1.5	380	3.1	2890	86.5	0.85	4.8	67	26
YE4-90L-2	2.2	380	4.4	2890	88	0.86	7	67	28
YE4-100L-2	3	380	5.9	2910	89.1	0.87	9.6	74	41
YE4-112M-2	4	380	7.7	2910	90	0.88	12.7	77	48
YE4-132S1-2	5.5	380	10.4	2945	90.9	0.88	17.5	79	59
YE4-132S2-2	7.5	380	14	2940	91.7	0.89	23.9	79	72
YE4-160M1-2	11	380	20.3	2950	92.6	0.89	35	81	154
YE4-160M2-2	15	380	27.4	2950	93.3	0.89	47.8	81	131
YE4-160L-2	18.5	380	33.7	2950	93.7	0.89	58.9	81	145
YE4-180M-2	22	380	40	2965	94	0.89	70	83	190
YE4-200L1-2	30	380	54.2	2970	94.5	0.89	95.5	84	235
YE4-200L2-2	37	380	66.6	2975	94.8	0.89	118	84	256
YE4-225M-2	45	380	80.9	2975	95	0.89	143	86	313
YE4-250M-2	55	380	98.5	2980	95.3	0.89	175	89	397
YE4-280S-2	75	380	134	2980	95.6	0.89	239	91	512
YE4-280M-2	90	380	160	2980	95.8	0.89	287	91	575
YE4-280L-2	110	380	196	2975	96	0.89	350	92	656
YE4-315S-2	110	380	196	2975	96	0.89	350	92	846
YE4-315M-2	132	380	234	2975	96.2	0.89	420	92	926
YE4-315L1-2	160	380	284	2975	96.3	0.89	509	92	991
YE4-315L-2	185	380	328	2975	96.4	0.89	589	92	1042
YE4-315L2-2	200	380	354	2975	96.5	0.89	637	92	1042
YE4-315L3-2	220	380	385	2985	96.5	0.9	700	92	1142
YE4-355M1-2	220	380	385	2985	96.5	0.9	700	97	1441
YE4-355M-2	250	380	433	2985	96.5	0.91	796	97	1537
YE4-355L1-2	280	380	484	2985	96.5	0.91	891	97	1655
YE4-355L-2	315	380	545	2985	96.5	0.91	1003	97	1685
YE4-355L2-2	355	380	621	2985	96.5	0.9	1130	97	1950
YE4-3551-2	355	380	621	2985	96.5	0.9	1130	97	2665
YE4-3552-2	400	380	700	2985	96.5	0.9	1273	97	2730
YE4-3553-2	450	380	787	2985	96.5	0.9	1433	97	2775
YE4-4001-2	500	380	875	2985	96.5	0.9	1592	97	3330
YE4-4002-2	560	380	969	2985	96.5	0.91	1783	97	3595
YE4-4003-2	630	660	628	2985	96.5	0.91	2006	97	3675
YE4-4501-2	710	660	707	2985	96.5	0.91	2260	97	4475
YE4-4502-2	800	660	797	2985	96.5	0.91	2547	97	4850
YE4-4503-2	900	660	897	2985	96.5	0.91	2865	97	5220
YE4-4504-2	1000	660	985	2985	96.5	0.92	3183	97	5595

מהירות סיבוב סינכרוני 1500 סל"ד
YE4-80M1-4	0.55	380	1.4	1435	83.9	0.73	3.5	56	21
YE4-80M2-4	0.75	380	1.8	1435	85.7	0.74	4.8	56	22
YE4-90S-4	1.1	380	2.6	1440	87.2	0.75	7	59	24
YE4-90L-4	1.5	380	3.4	1440	88.2	0.76	9.6	59	30
YE4-100L1-4	2.2	380	4.7	1450	89.5	0.79	14	64	44
YE4-100L2-4	3	380	6.3	1450	90.4	0.8	19	64	51
YE4-112M-4	4	380	8.3	1450	91.1	0.8	25.5	65	58
YE4-132S-4	5.5	380	11.4	1470	91.9	0.8	35	71	67
YE4-132M-4	7.5	380	15.2	1470	92.6	0.81	47.8	71	83
YE4-160M-4	11	380	21.6	1475	93.3	0.83	70	73	126
YE4-160L-4	15	380	28.9	1475	93.9	0.84	95.5	73	144
YE4-180M-4	18.5	380	35.1	1480	94.2	0.85	118	76	178
YE4-180L-4	22	380	41.6	1480	94.5	0.85	140	76	192
YE4-200L-4	30	380	56.5	1485	94.9	0.85	191	76	268
YE4-225S-4	37	380	69.5	1485	95.2	0.85	236	78	298
YE4-225M-4	45	380	84.3	1485	95.4	0.85	287	78	336
YE4-250M-4	55	380	102	1485	95.7	0.86	350	79	425
YE4-280S-4	75	380	136	1490	96	0.87	478	80	550
YE4-280M-4	90	380	162	1490	96.1	0.88	573	80	640
YE4-280L-4	110	380	195	1485	96.3	0.89	700	80	700
YE4-315S-4	110	380	195	1485	96.3	0.89	700	88	860
YE4-315M-4	132	380	234	1485	96.4	0.89	840	88	949
YE4-315L1-4	160	380	280	1485	96.6	0.9	1019	88	1020
YE4-315L-4	185	380	323	1485	96.7	0.9	1178	88	1090
YE4-315L2-4	200	380	349	1485	96.7	0.9	1273	88	1113
YE4-315L3-4	220	380	384	1490	96.7	0.9	1401	88	1213
YE4-355M1-4	220	380	384	1490	96.7	0.9	1401	92	1630
YE4-355M-4	250	380	437	1490	96.7	0.9	1592	92	1796
YE4-355L1-4	280	380	489	1490	96.7	0.9	1783	92	1751
YE4-355L-4	315	380	550	1490	96.7	0.9	2006	92	1780
YE4-355L2-4	355	380	634	1490	96.7	0.88	2260	92	1800
YE4-3551-4	355	380	634	1490	96.7	0.88	2260	92	2885
YE4-3552-4	400	380	714	1490	96.7	0.88	2547	92	3015
YE4-3553-4	450	380	804	1490	96.7	0.88	2865	92	3045
YE4-4001-4	500	380	893	1490	96.7	0.88	3183	93	3510
YE4-4002-4	560	380	989	1490	96.7	0.89	3565	93	3605
YE4-4003-4	630	660	640	1490	96.7	0.89	4011	93	3725
YE4-4501-4	710	660	722	1490	96.7	0.89	4520	95	4820
YE4-4502-4	800	660	804	1490	96.7	0.9	5093	95	5140
YE4-4503-4	900	660	905	1490	96.7	0.9	5730	95	5480
YE4-4504-4	1000	660	1005	1490	96.7	0.9	6367	95	5810

מהירות סיבוב סינכרוני 1000 סל"ד
YE4-90S-6	0.75	380	2	950	82.7	0.7	7.2	57	24
YE4-90L-6	1.1	380	2.8	950	84.5	0.7	10.5	57	25
YE4-100L-6	1.5	380	3.7	955	85.9	0.71	14.3	61	44
YE4-112M-6	2.2	380	5.4	955	87.4	0.71	21	65	58
YE4-132S-6	3	380	7.2	970	88.6	0.71	28.7	69	64
YE4-132M1-6	4	380	9.4	970	89.5	0.72	38.2	69	74
YE4-132M2-6	5.5	380	12.8	970	90.5	0.72	52.5	69	84
YE4-160M-6	7.5	380	16.4	980	91.3	0.76	71.6	73	124
YE4-160L-6	11	380	23.5	980	92.3	0.77	105	73	151
YE4-180L-6	15	380	30.7	985	92.9	0.8	143	73	176
YE4-200L1-6	18.5	380	37.6	985	93.4	0.8	177	73	258
YE4-200L2-6	22	380	44	985	93.7	0.81	210	73	238
YE4-225M-6	30	380	59	990	94.2	0.82	287	74	275
YE4-250M-6	37	380	71.7	990	94.5	0.83	353	76	385
YE4-280S-6	45	380	86.9	990	94.8	0.83	430	78	481
YE4-280M-6	55	380	105	990	95.1	0.84	525	78	532
YE4-280L-6	75	380	142	990	95.4	0.84	716	78	636
YE4-315S-6	75	380	142	990	95.4	0.84	716	83	767
YE4-315M-6	90	380	168	990	95.6	0.85	860	83	871
YE4-315L1-6	110	380	205	990	95.8	0.85	1051	83	960
YE4-315L2-6	132	380	243	990	96	0.86	1261	83	1083
YE4-315L3-6	160	380	294	990	96.2	0.86	1528	83	1163
YE4-355M1-6	160	380	294	990	96.2	0.86	1528	85	1612
YE4-355M-6	185	380	340	990	96.3	0.86	1767	85	1648
YE4-355M2-6	200	380	367	990	96.3	0.86	1910	85	1718
YE4-355L1-6	220	380	404	990	96.3	0.86	2101	85	1798
YE4-355L-6	250	380	458	990	96.5	0.86	2388	85	1888
YE4-355L2-6	280	380	538	990	96.5	0.82	2674	85	1865
YE4-3552-6	315	380	604	995	96.6	0.82	3008	91	2875
YE4-3553-6	355	380	681	995	96.6	0.82	3390	91	2985
YE4-4001-6	400	380	758	995	96.6	0.83	3820	92	3390
YE4-4002-6	450	380	853	995	96.6	0.83	4298	92	3555
YE4-4003-6	500	660	546	995	96.6	0.83	4775	92	3755
YE4-4501-6	560	660	604	995	96.6	0.84	5348	95	4760
YE4-4502-6	630	660	679	995	96.6	0.84	6017	95	5090
YE4-4503-6	710	660	765	995	96.6	0.84	6781	95	5300
YE4-4504-6	800	660	863	995	96.6	0.84	7640	95	5515

מהירות סיבוב סינכרוני 750 סל"ד
YE4-100L1-8	0.75	380	2.2	710	78.4	0.66	9.6	59	42
YE4-100L2-8	1.1	380	3.1	710	80.8	0.67	14	59	45
YE4-112M-8	1.5	380	4	710	82.6	0.69	19.1	61	43
YE4-132S-8	2.2	380	5.7	710	84.5	0.7	28.2	64	71
YE4-132M-8	3	380	7.6	710	85.9	0.7	38.2	64	83
YE4-160M1-8	4	380	9.8	720	87.1	0.71	50.9	68	114
YE4-160M2-8	5.5	380	13.1	720	88.3	0.72	70	68	130
YE4-160L-8	7.5	380	17.2	720	89.3	0.74	95.5	68	147
YE4-180L-8	11	380	25	730	90.4	0.74	140	70	180
YE4-200L-8	15	380	33.3	730	91.2	0.75	191	73	230
YE4-225S-8	18.5	380	40.9	730	91.7	0.75	236	73	293
YE4-225M-8	22	380	47.8	730	92.1	0.76	280	73	309
YE4-250M-8	30	380	63.9	730	92.7	0.77	382	75	341
YE4-280S-8	37	380	77.4	735	93.1	0.78	471	76	445
YE4-280M-8	45	380	93.9	735	93.4	0.78	573	76	495
YE4-280L-8	55	380	112	740	93.7	0.8	700	76	595
YE4-315S-8	55	380	112	740	93.7	0.8	700	82	740
YE4-315M-8	75	380	151	740	94.2	0.8	955	82	827
YE4-315L1-8	90	380	179	740	94.4	0.81	1146	82	962
YE4-315L2-8	110	380	218	740	94.7	0.81	1401	82	1025
YE4-315L3-8	132	380	261	740	94.9	0.81	1681	89	1262
YE4-355M1-8	132	380	261	740	94.9	0.81	1681	89	1438
YE4-355M2-8	160	380	312	740	95.1	0.82	2037	89	1548
YE4-355L1-8	185	380	360	740	95.1	0.82	2356	89	1700
YE4-355L-8	200	380	388	740	95.4	0.82	2547	89	1800
YE4-355L2-8	220	380	427	740	95.4	0.82	2801	89	1900
YE4-3552-8	250	380	498	740	95.4	0.8	3183	89	2840
YE4-3553-8	315	380	627	740	95.4	0.8	4011	89	3035
YE4-4001-8	355	380	707	745	95.4	0.8	4520	91	3625
YE4-4002-8	400	660	459	745	95.4	0.8	5093	91	3820
YE4-4501-8	450	660	509	745	95.4	0.81	5730	93	4740
YE4-4502-8	500	660	566	745	95.4	0.81	6367	93	5005
YE4-4503-8	560	660	634	745	95.4	0.81	7131	93	5305
YE4-4504-8	630	660	713	745	95.4	0.81	8022	93	5610

מהירות סיבוב סינכרוני 600 סל"ד
YE4-315S-10	45	380	98	590	93	0.75	716	82	685
YE4-315M-10	55	380	120	590	93	0.75	875	82	825
YE4-315L1-10	75	380	160	590	93.8	0.76	1194	82	930
YE4-315L2-10	90	380	189	590	93.8	0.77	1433	82	1050
YE4-355M-10	90	380	189	590	94.2	0.77	1433	82	1310
YE4-355M1-10	110	380	228	590	94.2	0.78	1751	89	1430
YE4-355M2-10	132	380	272	590	94.5	0.78	2101	89	1575
YE4-355L-10	160	380	330	590	94.5	0.78	2547	89	1911
YE4-355L2-10	185	380	381	590	94.6	0.78	2945	89	1866
YE4-3552-10	200	380	433	590	94.9	0.74	3183	89	2915
YE4-3553-10	250	380	541	590	94.9	0.74	3979	89	3045
YE4-4002-10	315	380	655	595	94.9	0.77	5014	91	3680
YE4-4003-10	355	380	738	595	94.9	0.77	5650	91	3930
YE4-4502-10	400	380	832	595	94.9	0.77	6367	93	4915
YE4-4503-10	450	380	936	595	94.9	0.77	7163	93	5250
YE4-4504-10	500	380	1040	595	94.9	0.77	7958	93	5585

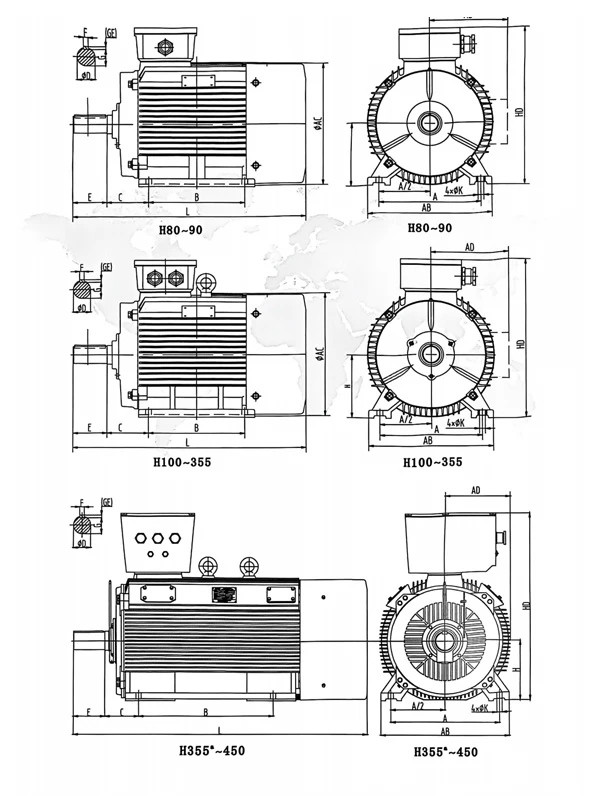

ממדי חיבור- הכוללים

H80-355(IM B3)

H80-450(IM B35)

H80-355(IM B5)

product-600-800

מִספָּר	מספר מוטות	מידות הרכבה									מידות כלליות (לעיון)
מִספָּר	מספר מוטות	א	ב	ג	ד	ה	ו	G^א	ח	ק^ב	א.ב	א.כ.	מוֹדָעָה	HD	ל
80 מיליון	2/4/6/8	125	100	50	19	40	6	15.5	80	10	165	175	145	220	305
שנות ה-90	2/4/6/8	140	100	56	24	50	8	20	90	10	180	205	170	265	360
90 ליטר	2/4/6/8	140	125	56	24	50	8	20	90	10	180	205	170	265	390
100 ליטר	2/4/6/8	160	140	63	28	60	8	24	100	12	205	215	180	270	435
112M	2/4/6/8	190	140	70	28	60	8	24	112	12	230	255	200	310	440
132S	2/4/6/8	216	140	89	38	80	10	33	132	12	270	310	235	365	530
132M	4/6/8	216	178	89	38	80	10	33	132	12	270	310	235	365	560
160 מיליון	2/4/6/8	254	210	108	42	110	12	37	160	14.5	320	340	260	425	670
160 ליטר	2/4/6/8	254	254	108	42	110	12	37	160	14.5	320	340	260	425	710
180 מיליון	2/4	279	241	121	48	110	14	42.5	180	14.5	355	390	280	460	740
180 ליטר	4/6/8	279	279	121	48	110	14	42.5	180	14.5	355	390	280	460	780
200 ליטר	2/4/6/8	318	305	133	55	110	16	49	200	18.5	395	445	320	520	880
225S	4/8	356	286	149	60	140	18	53	225	18.5	435	470	335	560	890
225 מיליון	2	356	311	149	55	110	16	49	225	18.5	435	470	335	560	900
225 מיליון	4/6/8	356	311	149	60	140	18	53	225	18.5	435	470	335	560	930
250 מיליון	2	406	349	168	60	140	18	53	250	24	490	550	390	635	990
250 מיליון	4/6/8	406	349	168	65	140	18	58	250	24	490	550	390	635	990
280S	2	457	368	190	65	140	18	58	280	24	550	630	435	705	990
280S	4/6/8	457	368	190	75	140	20	67.5	280	24	550	630	435	705	990
280 מיליון	2	457	419	190	65	140	18	58	280	24	550	630	435	705	1040
280 מיליון	4/6/8	457	419	190	75	140	20	67.5	280	24	550	630	435	705	1040
280 ליטר	2	457	419	190	65	140	18	58	280	24	550	630	435	705	1080
280 ליטר	4/6/8	457	419	190	75	140	20	67.5	280	24	550	630	435	705	1080
315S	2	508	406	216	65	140	18	58	315	28	635	645	530	845	1220
315S	4/6/8/10	508	406	216	80	170	22	71	315	28	635	645	530	845	1250
315 מיליון	2	508	457	216	65	140	18	58	315	28	635	645	530	845	1330
315 מיליון	4/6/8/10	508	457	216	80	170	22	71	315	28	635	645	530	845	1360
315 ליטר	2	508	508	216	65	140	18	58	315	28	635	645	530	845	1330
315 ליטר	4/6/8/10	508	508	216	80	170	22	71	315	28	635	645	530	845	1360
315L3	2	508	508	216	65	140	18	58	315	28	635	645	530	845	1460
315L3	4/6/8/10	508	508	216	80	170	22	71	315	28	635	645	530	845	1490
355 מיליון	2	610	560	254	75	140	20	67.5	355	28	726	710	655	1000	1510
355 מיליון	4/6/8/10	610	560	254	95	170	25	86	355	28	726	710	655	1000	1580
355 ליטר	2	610	630	254	75	140	20	67.5	355	28	726	710	655	1000	1510
355 ליטר	4/6/8/10	610	630	254	95	170	25	86	355	28	726	710	655	1000	1580
355L2	2	610	630	254	75	140	20	67.5	355	28	726	710	655	1000	1660
355L2	4/6/8/10	610	630	254	95	170	25	86	355	28	726	710	655	1000	1690
355^א	2	630	800	224	80	170	22	71	355	35	760	-	383	1135	1910
	4-10	630	800	224	110	210	28	100	355	35	760	-	383	1135	1950
400	2	710	900	224	85	170	22	76	400	35	840	-	430	1290	1960
	4-10	710	900	224	120	210	32	109	400	35	840	-	430	1290	2000
450	2	800	1000	250	95	170	25	86	450	42	990	-	485	1380	2160
	4-10	800	1000	250	130	210	32	119	450	42	990	-	485	1380	2200

product-600-800

מִספָּר	מספר מוטות	מידות הרכבה															מידות כלליות (לעיון)
מִספָּר	מספר מוטות	א	ב	ג	ד	ה	ו	G^א	ח	ק^ב	מ	נ	פ^ג	ר^ד	ס^ב	ט	א.ב	א.כ.	מוֹדָעָה	HD	ל
80 מיליון	2/4/6/8	125	100	50	19	40	6	15.5	80	10	165	130	200	0±1.5	12	3.5	165	175	145	220	305
שנות ה-90	2/4/6/8	140	100	56	24	50	8	20	90	10	165	130	200	0±1.5	12	3.5	180	205	170	265	360
90 ליטר	2/4/6/8	140	125	56	24	50	8	20	90	10	165	130	200	0±1.5	12	3.5	180	205	170	265	390
100 ליטר	2/4/6/8	160	140	63	28	60	8	24	100	12	215	180	250	0±2.0	14.5	4	205	215	180	270	435
112M	2/4/6/8	190	140	70	28	60	8	24	112	12	215	180	250	0±2.0	14.5	4	230	255	200	310	440
132S	2/4/6/8	216	140	89	38	80	10	33	132	12	265	230	300	0±2.0	14.5	4	270	310	235	365	530
132M	4/6/8	216	178	89	38	80	10	33	132	12	265	230	300	0±2.0	14.5	4	270	310	235	365	560
160 מיליון	2/4/6/8	254	210	108	42	110	12	37	160	14.5	300	250	350	0±3.0	18.5	5	320	340	260	425	670
160 ליטר	2/4/6/8	254	254	108	42	110	12	37	160	14.5	300	250	350	0±3.0	18.5	5	320	340	260	425	710
180 מיליון	2/4	279	241	121	48	110	14	42.5	180	14.5	300	250	350	0±3.0	18.5	5	355	390	285	460	740
180 ליטר	4/6/8	279	279	121	48	110	14	42.5	180	14.5	300	250	350	0±3.0	18.5	5	355	390	285	460	780
200 ליטר	2/4/6/8	318	305	133	55	110	16	49	200	18.5	350	300	400	0±3.0	18.5	5	395	445	320	520	880
225S	4/8	356	286	149	60	140	18	53	225	18.5	400	350	450	0±4.0	18.5	5	435	470	335	560	890
225 מיליון	2	356	311	149	55	110	16	49	225	18.5	400	350	450	0±4.0	18.5	5	435	470	335	560	900
225 מיליון	4/6/8	356	311	149	60	140	18	53	225	18.5	400	350	450	0±4.0	18.5	5	435	470	335	560	930
250 מיליון	2	406	349	168	60	140	18	53	250	24	500	450	550	0±4.0	18.5	5	490	550	390	635	990
250 מיליון	4/6/8	406	349	168	65	140	18	58	250	24	500	450	550	0±4.0	18.5	5	490	550	390	635	990
280S	2	457	368	190	65	140	18	58	280	24	500	450	550	0±4.0	18.5	5	550	630	435	705	990
280S	4/6/8	457	368	190	75	140	20	67.5	280	24	500	450	550	0±4.0	18.5	5	550	630	435	705	990
280 מיליון	2	457	419	190	65	140	18	58	280	24	500	450	550	0±4.0	18.5	5	550	630	435	705	1040
280 מיליון	4/6/8	457	419	190	75	140	20	67.5	280	24	500	450	550	0±4.0	18.5	5	550	630	435	705	1040
280 ליטר	2	457	419	190	65	140	18	58	280	24	500	450	550	0±4.0	18.5	5	550	630	435	705	1080
280 ליטר	4/6/8	457	419	190	75	140	20	67.5	280	24	500	450	550	0±4.0	18.5	5	550	630	435	705	1080
315S	2	508	406	216	65	140	18	58	315	28	600	550	660	0±4.0	24	6	635	645	530	845	1220
315S	4/6/8/10	508	406	216	80	170	20	71	315	28	600	550	660	0±4.0	24	6	635	645	530	845	1250
315 מיליון	2	508	457	216	65	140	18	58	315	28	600	550	660	0±4.0	24	6	635	645	530	845	1330
315 מיליון	4/6/8/10	508	457	216	80	170	22	71	315	28	600	550	660	0±4.0	24	6	635	645	530	845	1360
315 ליטר	2	508	508	216	65	140	18	58	315	28	600	550	660	0±4.0	24	6	635	645	530	845	1330
315 ליטר	4/6/8/10	508	508	216	80	170	22	71	315	28	600	550	660	0±4.0	24	6	635	645	530	845	1360
315L3	2	508	508	216	65	140	18	58	315	28	600	550	660	0±4.0	24	6	635	645	530	845	1460
315L3	4/6/8/10	508	508	216	80	170	22	71	315	28	600	550	660	0±4.0	24	6	635	645	530	845	1490
355 מיליון	2	610	560	254	75	140	20	67.5	355	28	740	680	800	0±4.0	24	6	726	710	655	1000	1510
355 מיליון	4/6/8/10	610	560	254	95	170	25	86	355	28	740	680	800	0±4.0	24	6	726	710	655	1000	1580
355 ליטר	2	610	630	254	75	140	20	67.5	355	28	740	680	800	0±4.0	24	6	726	710	655	1000	1510
355 ליטר	4/6/8/10	610	630	254	95	170	25	86	355	28	740	680	800	0±4.0	24	6	726	710	655	1000	1580
355L2	2	610	630	254	75	140	20	67.5	355	28	740	680	800	0±4.0	24	6	726	710	655	1000	1660
355L2	4/6/8/10	610	630	254	95	170	25	86	355	28	740	680	800	0±4.0	24	6	726	710	655	1000	1690
355^א	2	630	800	224	80	170	22	71	355	35	840	780	900	0±4.0	24	6	760	-	383	1135	1910
355^א	4/6/8/10	630	800	224	110	210	28	100	355	35	840	780	900	0±4.0	24	6	760	-	383	1135	1950
400	2	710	900	224	85	170	22	76	400	35	940	880	1000	0±4.0	28	6	840	-	430	1290	1960
400	4/6/8/10	710	900	224	120	210	32	109	400	35	940	880	1000	0±4.0	28	6	840	-	430	1290	2000
450	2	800	1000	250	95	170	25	86	450	42	1080	1000	1150	0±4.0	28	6	990	-	485	1380	2160
450	4/6/8/10	800	1000	250	130	210	32	119	450	42	1080	1000	1150	0±4.0	28	6	990	-	485	1380	2200

product-600-800

מִספָּר	מספר מוטות	מידות הרכבה										מידות כלליות (לעיון)
מִספָּר	מספר מוטות	ד	ה	ו	G^א	מ	נ	פ^ג	ר^ד	ס^ב	ט	א.כ.	מוֹדָעָה	HD1	HD	L1	ל
80 מיליון	2/4/6/8	19	40	6	15.5	165	130	200	0±1.5	12	3.5	175	145	-	-	305	305
שנות ה-90	2/4/6/8	24	50	8	20	165	130	200	0±1.5	12	3.5	205	170	-	-	360	395
90 ליטר	2/4/6/8	24	50	8	20	165	130	200	0±1.5	12	3.5	205	170	-	-	390	425
100 ליטר	2/4/6/8	28	60	8	24	215	180	250	0±2.0	14.5	4	215	180	-	240	435	435
112M	2/4/6/8	28	60	8	24	215	180	250	0±2.0	14.5	4	255	200	-	275	440	475
132S	2/4/6/8	38	80	10	33	265	230	300	0±2.00	14.5	4	310	230	-	335	530	530
132M	4/6/8	38	80	10	33	265	230	300	0±2.0	14.5	4	310	230	-	335	560	560
160 מיליון	2/4/6/8	42	110	12	37	300	250	350	0±3.0	18.5	5	340	260	390	460	670	730
160 ליטר	2/4/6/8	42	110	12	37	300	250	350	0±3.0	18.5	5	340	260	390	460	710	760
180 מיליון	2/4	48	1103	14	42.5	300	250	350	0±3.0	18.5	5	390	285	435	505	740	825
180 ליטר	4/6/8	48	110	14	42.5	300	250	350	0±3.0	18.5	5	390	285	436	505	780	845
200 ליטר	2/4/6/8	55	110	16	49	350	300	400	0±3.0	18.5	5	445	320	495	565	880	940
225S	4/8	60	140	18	53	400	350	450	0±4.0	18.5	5	495	350	550	625	890	945
225 מיליון	2	55	110	16	49	400	350	450	0±4.0	18.5	5	495	350	550	625	900	945
225 מיליון	4/6/8	60	140	18	53	400	350	450	0±4.0	18.5	5	495	350	550	625	930	975
250 מיליון	2	60	140	18	53	500	450	550	0±4.0	18.5	5	550	390	615	670	990	1095
250 מיליון	4/6/8	65	140	18	58	500	450	550	0±4.0	18.5	5	550	390	615	670	990	1095
280S	2	65	140	18	58	500	450	550	0±4.0	18.5	5	630	435	640	745	990	1155
280S	4/6/8	75	140	20	67.5	500	450	550	0±4.0	18.5	5	630	435	640	745	990	1155
280 מיליון	2	65	140	18	58	500	450	550	0±4.0	18.5	5	630	435	640	745	1040	1195
280 מיליון	4/6/8	75	140	20	67.5	500	450	550	0±4.0	18.5	5	630	435	640	745	1040	1195
280 ליטר	2	65	140	18	58	500	450	550	0±4.0	18.5	5	630	435	640	745	1080	1180
280 ליטר	4/6	75	140	20	67.5	500	450	550	0±4.0	18.5	5	630	435	640	745	1080	1180
315S	2	65	140	18	58	600	550	660	0±4.0	24	6	645	630	-	980	-	1350
315S	4/6/8/10	80	170	22	71	600	550	660	0±4.0	24	6	645	630	-	980	-	1380
315 מיליון	2	65	140	18	58	600	550	660	0±4.0	24	6	645	630	-	980	-	1450
315 מיליון	4/6/8/10	80	170	22	71	600	550	660	0±4.0	24	6	645	630	-	980	-	1480
315 ליטר	2	65	140	18	58	600	550	660	0±4.0	24	6	645	630	-	980	-	1450
315 ליטר	4/6/8/10	80	170	22	71	600	550	660	0±4.0	24	6	645	630	-	980	-	1480
315L3	2	65	140	18	58	600	550	660	0±4.0	24	6	645	630	-	980	-	1580
315L3	4/6/8/10	80	170	22	71	600	550	660	0±4.0	24	6	645	630	-	980	-	1610
355 מיליון	2	75	140	20	67.5	740	680	800	0±4.0	24	6	710	660	-	1131	-	1640
355 מיליון	4/6/8/10	95	170	25	86	740	680	800	0±4.0	24	6	710	660	-	1131	-	1710
355 ליטר	2	75	140	20	67.5	740	680	800	0±4.0	24	6	710	660	-	1131	-	1640
355 ליטר	4/6/8/10	95	170	25	86	740	680	800	0±4.0	24	6	710	660	-	1131	-	1710
